Описание

Регулятор может использоваться для различных вариантов управления расходом воздуха

Круглые регуляторы переменного расхода для регулирования потоков воздуха в системах VAV подходят для приточной и вытяжной вентиляции

• Для регулирования расхода воздуха и давления как в помещении, так и в воздуховоде.
• Электронные контроллеры (Easy, Compact, Universal и LABCONTROL) для различных вариантов применения
• Высокая точность регулирования даже при установке в местах сгиба воздуховода (R=1D)
• Допустимая ​скорость воздуха​ до​ 13 м/с
• Герметичность закрытия заслонки по EN 1751, класс 4
• Герметичность корпуса по стандарту EN 1751, класс C

Дополнительное оборудование и аксессуары

• Шумоизолирующее покрытие для уменьшения шума, генерируемого корпусом
• Дополнительный шумоглушитель Серии CA, CS или CF для снижения шума, генерируемого воздушным потоком
• Водяной нагреватель Серии WL или электрический воздухонагреватель Серии EL для вторичного догрева воздуха.

Регулятор расхода воздуха VAV оснащен датчиком эффективного давления для измерения расхода воздуха. Компоненты управления (дополнительные принадлежности) включают датчик эффективного давления, который преобразует эффективное давление в электрический сигнал, контроллер и привод; функции управления могут быть реализованы с помощью контроллера Easy, контроллера Compact или отдельных компонентов (Universal или LABCONTROL). В большинстве случаев значение температуры задается контроллером температуры помещения. Контроллер расхода сравнивает фактическое и заданное значения и при наличии отклонения формирует соответствующий сигнал на электропривод клапана.

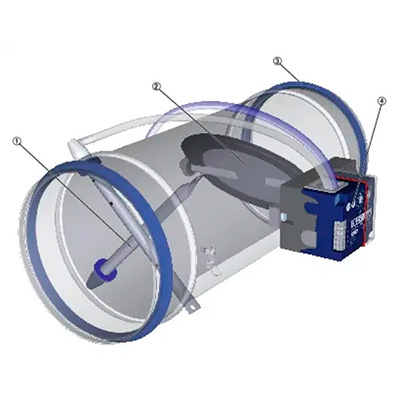

Схематическое изображение регулятора расхода TVR

① Датчик давления
② Заслонка
③ Двойное уплотнение
④ Компонент управления, например, контроллер EASY
