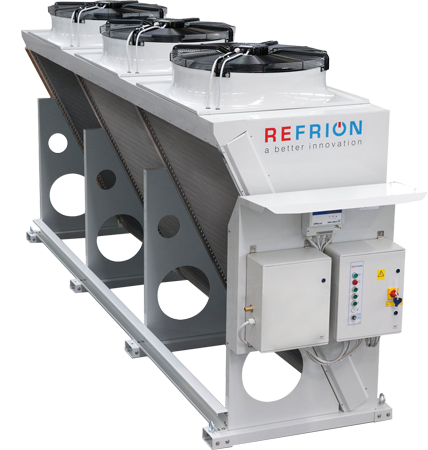

REFRION WALL

серия WALL

узнать цену
ВНИМАНИЕ! Мы сотрудничаем только с юридическими лицами, включая ИП. Оплата по безналичному расчету с НДС.
/* * Template Name: Подробные характеристики 2020 */ ?>

Характеристики

Мощность в режиме охлаждения
89 ÷ 825 кВт

Описание

Конфигурация

Корпус спроектирован прочным и устойчивым; габаритные размеры адаптированы для транспортировки наземным транспортом.
Рама изготовлена из оцинкованной горячим способом стали (DX51D-Z200MC, соответствует стандарту EN 10346).
Все операции, необходимые для производства компонентов, производятся до покраски, что максимально защищает сталь от коррозии.

Эпоксидное порошковое покрытие (стандартный цвет: RAL 9002) устойчиво к среднему уровню коррозионности среды с классификацией C3 (в соответствии с EN 12944-2).

Сторона теплообменника, на которой расположены калачи, защищена панелью, закрепленной на раме.

Крепежные элементы изготовлены из нержавеющей стали AISI 304 (возможен заказ AISI 316).

Оребрённые теплообменники с круглыми трубами

Теплообменник состоит из медных трубок, проходящих в шахматном порядке через пакет высокоэффективных алюминиевых пластин (ламелей, стандартное расстояние между ламелями: 2.1 мм).

Компоненты, находящиеся под давлением, спроектированы для параметров PS = 10 бар and a TS = 110 °C, в соответствии с директивой EC для Оборудования, работающего под давлением 2014/68/EU. Тестируются сухим воздухом.

Конструктивные элементы изготовлены из оцинкованной стали (DX51D-Z200MC в соответствии с EN 10346), боковые панели изготовлены из алюминия (сплав алюминия 1050-H24, в соответствии с EN 573-3). Это необходимо для предотвращения повреждения трубок при тепловом расширении.

Контуры спроектированы противотоком, на медных коллекторах установлены предохранительные и дренажные клапаны. Фланцы PN 10 (в соответствии с EN 1092) изготовлены из алюминия (EN AC-47000, в соответствии с EN 1706); фланцы PN16 (EN 1092), класс 150 (ASME B16.5) по запросу могут быть изготовлены из нержавеющей стали (AISI 304, AISI 316).

AC осевые вентиляторы

Необслуживаемые осевые вентиляторы с внешним ротором. Защитные решетки соответствуют EN ISO 13857.
3-х фазные, с номинальным напряжением 400В (±10%), частотой 50Гц.

Два возможных соединения: треугольник (высокая скорость) или звезда (низкая скорость).

Класс изоляции- F; встроенный термоконтакт; уровень защиты IP54 (EN 60529).

Соответствуют европейскому стандарту EN 61800-5-1. Соответствие другим стандартам возможно по заказу.

Соответствуют директивам Европейского союза 2006/95 LVD, 2009/125 ErP.

Уровень звукового давления и звуковой мощности соответствует стандарту EN 13487.

Внимание: значение уровня звукового давления посчитано при условии нахождения в свободном пространстве, в связи с этим значение является ориентировочным. Оно может меняться в зависимости от характеристик внешней среды, в которой установлено оборудование.

EC (электронно коммутированные) осевые вентиляторы с диффузором «Axitop»

Необслуживаемые осевые вентиляторы с внешним ротором. Защитные решетки соответствуют EN ISO 13857.

3-х фазные, с номинальным напряжением 400В (±10%), частотой 50/60Гц.

Интегрированный PID контроллер, RS485 MODBUS коммуникативный интерфейс (шина данных), сухой контакт для чтения рабочих условий и аварийных ситуаций (состояние моторов и их перегрев, основное напряжение и обрыв фазы, защита от блокировки двигателя), функция «»мягкий старт»». Активный аналоговый выход 10 VDC (мах 10 мА).

Класс изоляции- F; IP54 уровень защиты (EN 60529).

Соответствует европейскому стандарту EN 61800-5-1. Соответствие другим стандартам возможно по заказу.

Соответствует директивам европейского союза 2004/108 EMC, 2006/95 LVD, 2009/125 ErP.

Уровень звукового давления и звуковой мощности соответствует стандарту EN 13487.

Внимание: значение уровня звукового давления посчитано при условии нахождения в свободном пространстве, в связи с этим значение является ориентировочным. Оно может меняться в зависимости от характеристик внешней среды, в которой установлено оборудование.

N.B.: EC электронно коммутируемые вентиляторы не совместимы с электрическими системами с НЕЙТРАЛЬЮ, изолированной от земли. Специальные версии возможны по запросу.

ДИФФУЗОР AXITOP
Диффузор, установленный на выходной стороне вентилятора, частично восстанавливает динамическое давление воздушного потока, что позволяет получить следующие преимущества для общего теплообмена: — снижение скорости вращения вентиляторов;
— общее снижение уровня шума;
— снижение электропотребления.
При неизменном уровне шума увеличивается расход воздуха, следовательно, увеличивается общий теплообмен.

EC (электронно коммутированные) осевые вентиляторы

Необслуживаемые осевые вентиляторы с внешним ротором. Защитные решетки соответствуют EN ISO 13857.

3-х фазные, с номинальным напряжением 400В (±10%), частотой 50/60Гц.

Интегрированный PID контроллер, RS485 MODBUS коммуникативный интерфейс (шина данных), сухой контакт для чтения рабочих
условий и аварийных ситуаций (состояние моторов и их перегрев, основное напряжение и обрыв фазы и защита от блокировки двигателя), функция «»мягкий старт»». Активный аналоговый выход 10 VDC (мах 10 мА).

Класс изоляции- F; IP54 уровень защиты (EN 60529).

Соответствует европейскому стандарту EN 61800-5-1. Соответствие другим стандартам возможно по заказу.

Соответствует директивам европейского союза 2004/108 EMC, 2006/95 LVD, 2009/125 ErP.

Уровень звукового давления и звуковой мощности соответствует стандарту EN 13487.

Внимание: значение уровня звукового давления посчитано при условии нахождения в свободном пространстве, в связи с этим значение является ориентировочным. Оно может меняться в зависимости от характеристик внешней среды, в которой установлено оборудование.

Внимание: EC электронно коммутируемые вентиляторы не совместимы с электрическими системами с НЕЙТРАЛЬЮ, изолированной от земли. Специальные версии возможны по запросу.
