DAs,k – 250 MW

серия DAs (стандартные и кислотостойкие)

производитель: UNIWERSAL

узнать цену

Подробные характеристики

Максимальная мощность
0.37 кВт
Уровень шума
69 дБ
Число оборотов
1400 об/мин
Размер (ШхВхГ)
1200 x 960 x 525 мм
Масса
31 кг
Электропитание, В/Гц
380/220V / 50 / 3Ph

Описание

Вентиляторы DAs, предназначены для транспортировки незапыленного агента [p < 0,3 (г/Нм3)] с температурой [t ≤ 40 (°C)], а в термостойком исполнении — с температурой [t ≤80 (°C)]

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

Вентилятор DAs,k 250 MW предназначен для транспортировки незапыленного агента [p < 0,3 (г/Нм3)] с температурой [t ≤ 40 (°C)], а в термостойком исполнении — с температурой [t ≤80 (°C)]

ОБЩАЯ ИНФОРМАЦИЯ

НАЗНАЧЕНИЕ

Вентиляторы типа DA предназначены для работы в различных системах вытяжной вентиляции.

РАЗМЕРЫ: 160, 200, 250, 315, 400, 500, 630
Характерным размером является диаметр входного отверстия вентилятора

ОБОЗНАЧЕНИЕ:

ВИД ИСПОЛНЕНИЯ

  • крышный
  • радиальный

ГЛАВНЫЕ КОНСТРУКЦИОННЫЕ ЭЛЕМЕНТЫ

КОРПУС
Составные части:

  • НИЖНЯЯ КРЫШКА: конструкционный элемент, несъемным способом соединенный с металлической НЕСУЩЕЙ СЕТКОЙ.
    Подставка нижней крышки имеет резьбовые отверстия, предназначенные для крепления вентилятора к опорной конструкции.
  • ВЕРХНЯЯ КРЫШКА: конструкционный элемент, несъемным способом соединенный с металлической НЕСУЩЕЙ СЕТКОЙ.
    Элемент имеет систему резьбовых отверстий, предназначенных для крепления ВРАЩАЮЩЕГОСЯ УЗЛА.
  • КОЛПАК: конструкционный элемент, предохраняющий вентилятор от атмосферного влияния,
    защита двигателя.

Соединения:

  • Нижняя крышка — несущая сетка — верхняя крышка: несъемное соединение.
  • Колпак — верхняя крышка: болтовое соединение.

ВРАЩАЮЩИЙСЯ УЗЕЛ
Составные части:

  • РАМА
  • РАБОЧЕЕ КОЛЕСО со ступицей
  • ПРИВОДНОЙ ДВИГАТЕЛЬ

Соединения:

  • Вращающийся узел — корпус: болтовое соединение
  • Рабочее колесо — ступица: заклепочное соединение
  • Рама — двигатель: болтовое соединение
  • Двигатель — рабочее колесо со ступицей: прямое соединение. Рабочее колесо, закрепленное на штифте вала двигателя предохранительным диском с отгибаемой подкладкой.

Материалы:

Вид S — стандартные вентиляторы

  • КОРПУС — пластмасса, полиэфирный стеклопластик, устойчивый к атмосферному или химическому влиянию
  • РАБОЧЕЕ КОЛЕСО — полипропилен/ПВХ
  • НЕСУЩАЯ РАМА — полиэфирный стеклопластик
  • НЕСУЩАЯ СЕТКА, СТУПИЦА РАБОЧЕГО КОЛЕСА — стальные элементы, предохраненные от коррозии

Вид K — кислотостойкие вентиляторы

  • КОРПУС — пластмасса, полиэфирный стеклопластик с повышенной стойкостью к атмосферному или химическому влиянию
  • РАБОЧЕЕ КОЛЕСО — полипропилен/кислотостойкая сталь
  • НЕСУЩАЯ РАМА — полиэфирный стеклопластик
  • НЕСУЩАЯ СЕТКА, СТУПИЦА РАБОЧЕГО КОЛЕСА — элементы из кислотоустойчивой стали, предохраненные от коррозии

Вид VE — термостойкие вентиляторы

  • КОРПУС — пластмасса, винилэфирный композит [VE] с повышенной стойкостью к влиянию температуры агента и атмосферному или химическому влиянию
  • РАБОЧЕЕ КОЛЕСО — алюминий
  • НЕСУЩАЯ РАМА — композит: угольное волокно
  • НЕСУЩАЯ СЕТКА, СТУПИЦА РАБОЧЕГО КОЛЕСА — элементы из кислотоустойчивой стали, предохраненные от коррозии

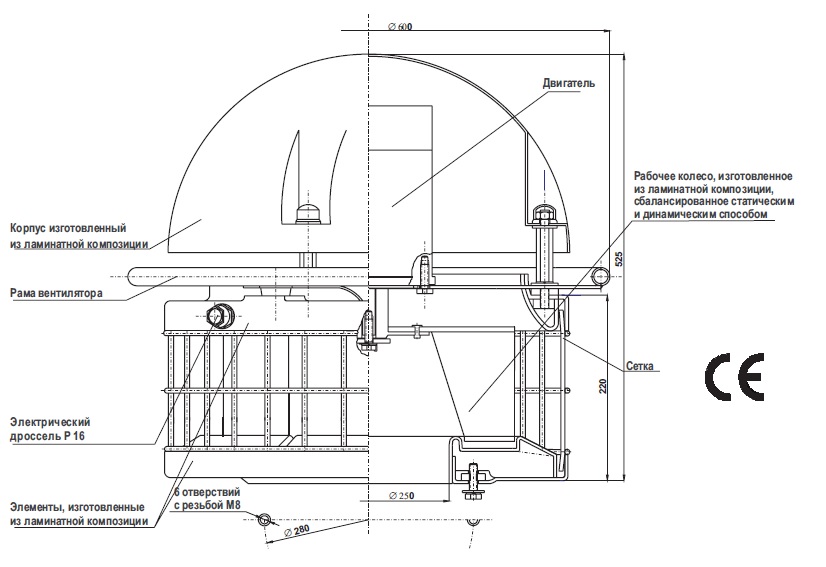

ГЛАВНЫЕ РАЗМЕРЫ

МОНТАЖНЫЕ СХЕМЫ

Масса: 42 кг Масса: 55 кг
Масса: 47 кг Масса: 47 кг
Масса: 31 кг Масса: 32 кг

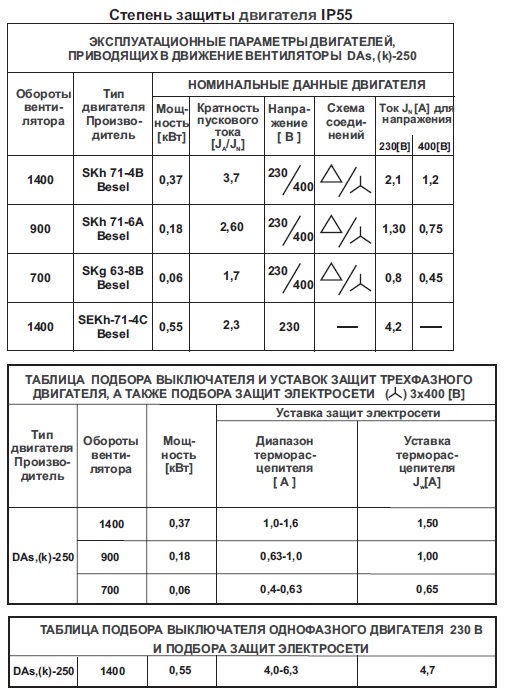

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

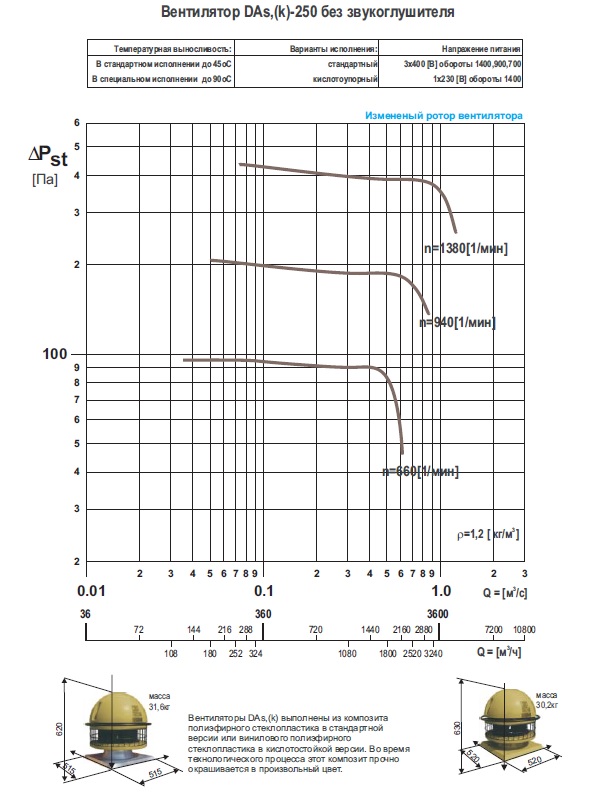

ХАРАКТЕРИСТИКА НАПОРА ТЕЧЕНИЯ

АКУСТИКА

Скачать

Статья — Подробное описание
