Вентиляция → Крышные дефлекторы

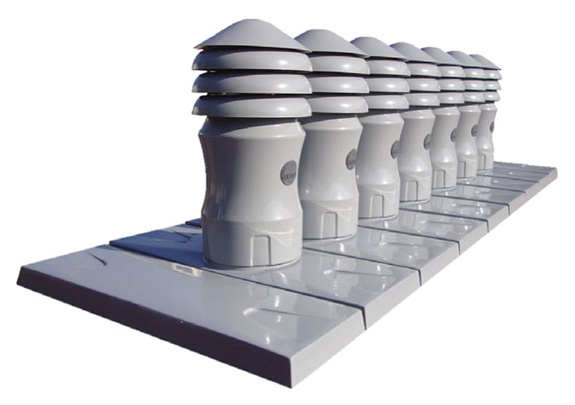

ZEFIR 150 для много­квар­тир­ных и высот­ных домов

серия ZEFIR

производитель: UNIWERSAL

узнать цену

Подробные характеристики

Размер (ШхВхГ)
D190 x 285 мм

Описание

Устройства, полностью защищающие вентиляционный канал от надува внешнего воздуха, а также от попадания в канал дождевой воды. Прочное, эстетичное исполнение из полиэфирного стеклопластика, окрашиваемого в любой цвет по желанию инвестора.

Дефлекторы ZeFir, с основаниями и окончанием, установленные на стандартной вентиляционной трубе. Размеры оснований и дефлекторов приспособлены к стандартным размерам вентиляционных труб и имеющихся внутри них вентиляционных камней. Целый комплект является удобным для монтажа и демонтажа.

Малый вес не вызывает дополнительных нагрузок на крышу. В связи с широко распространенной системой ведения гравитационной вентиляции на основе вентиляционно-дымоходных камней типа Р, возникает необходимость создания насадки, защищающей вентиляционный канал от надува воздуха. Насадка ZeFir-150 имеет модифицированную форму и размеры, подходящие к вариантам однорядной и двухрядной трубы гравитационной вентиляции.

Комплектность поставки

Дефлектор
ZEFIR-150
Одинарное
основание P1
Одинарное
окончание Z1
Двойное
основание P2
Двойное
окончание Z2

Последовательность монтажа

Дефлектор вместе с основанием по размеру подходит к вентиляционным каналам.

Модули ZeFir объединяются в секции любой длины.Модули соединяются между собой внакладку. образуя между собой канавку,которая отводит дождевую воду за пределы трубы.

На конце линии монтируется окончание.

При подготовке к монтажу сверлятся отверстия в основании дефлектора.

Основания крепятся крепежными материалами к шахте и гидроизолируются.

Дефлектор вставляется в кольцо основания.

Цоколь дефлектора и кольцо основания имеют подогнанные отверстия.

В отверстия вставляются стопоры,входящие в комплект.

Монтаж стопоров не требует инструментов.

Система ZeFir сооружается также в двухрядной версии.Это позволяет применять ее на двухрядных вентиляционных шахтах.

Скачать

Статья — Подробное описание Описание ZEFIR 150
