Описание

Применение

• Сердечники вентиляционных решеток серии EF применяются в приточной или вытяжной вентиляции в зонах комфорта и промышленных зонах
• Направленная подача приточного воздуха для вентиляции перемешивания
• Ламели для прямой (0°) или угловой (15°) подачи воздуха для различных требований к помещениям
• Для систем с переменным и постоянным расходом воздуха
• Разность температур приточного воздуха и в помещении от —12 до +4 K
• Для установки во все типы проемов

Характеристики

• Неподвижные ламели
• Подача воздуха при 0° или 15°
• Шаг ламелей 12.5 мм или 16.7 мм

Варианты исполнения

• Шаг ламелей 12.5 мм
• G: Шаг ламелей 16.7 мм

Вид конструкции ламелей

• 0: ламели на 0°
• 15: ламели на 15°

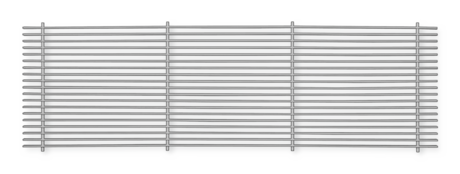

Элементы конструкции и характеристики

• Неподвижные горизонтальные ламели
• Две боковые стойки
• Вертикальная центральная стойка (зависит от длины)

Особенности конструкции

• Поперечная балка для крепления решетки пружинным зажимом (балка защелкивается зажимом)

Материалы и покрытие

• Ламели изготовлены из алюминия
• Анодированное покрытие ламелей, E6-C-0, цвет естественный
• P1: Ламели с порошковым покрытием, цвет RAL CLASSIC

Стандарты и нормативные документы

• Уровень звуковой мощности генерируемого шума измеряется в соответствии со стандартом EN ISO 5135

Техническое обслуживание

• Техническое обслуживание не требуется, материалы и конструкция не подвержены износу
• Технический контроль и очистка соответствуют нормам VDI 6022
