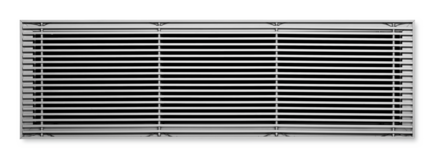

TROX AF

узнать цену
ВНИМАНИЕ! Мы сотрудничаем только с юридическими лицами, включая ИП. Оплата по безналичному расчету с НДС.
/* * Template Name: Подробные характеристики 2020 */ ?>

Характеристики

Типоразмеры, мм
225 x 75
325 x 75
425 x 75
525 x 75
625 x 75
825 x 75
1025 x 75
1225 x 75
225 x 125
325 x 125
425 x 125
525 x 125
625 x 125
825 x 125
1025 x 125
1225 x 125
225 x 225
325 x 225
425 x 225
525 x 225
625 x 225
825 x 225
1025 x 225
1225 x 225
325 x 325
425 x 325
525 x 325
625 x 325
825 x 325
1025 x 325
1225 x 325
425 x 425
525 x 425
625 x 425
825 x 425
1025 x 425
1225 x 425

Описание

Применение

  • Вентиляционные решетки серии AF применяются для приточной или вытяжной вентиляции в зонах комфорта и промышленных зонах
  • Направленная подача приточного воздуха для вентиляции перемешивания
  • Ламели для прямой (0°) или угловой (15°) подачи воздуха для различных требований к помещениям
  • Для систем с переменным и постоянным расходом воздуха
  • Разность температур приточного воздуха и в помещении от —12 до +4 K
  • Идеально для напольной установки

Характеристики

  • Ламели для прямой (0°) или угловой (15°) подачи воздуха для различных требований к помещениям
  • Крепление пружинным зажимом

Варианты исполнения

  • AF: Одиночная решетка
  • E-AF, M-AF: Секционная решетка

Вид конструкции ламелей

  • 0: ламели на 0°
  • 15: ламели на 15°

Элементы конструкции и характеристики

  • Наружная рамка
  • Неподвижные продольные ламели
  • Уплотнение по периметру (установлено на заводе)
  • Центральная стойка для типоразмеров свыше 625 мм

Доп. комплектующие

  • AG, AS, D, DG: Для балансировки расхода воздуха и управления воздушным потоком

Особенности конструкции

  • Поперечная балка для крепления решетки пружинным зажимом (балка защелкивается зажимом)
  • Ламели для прямой (0°) или угловой (15°) подачи воздуха

Материалы и покрытие

  • Рамка и ламели изготовлены из алюминия
  • Рамка и ламели с анодированным покрытием, E6-C-0, цвет естественный
  • P1: Рамка и ламели с порошковым покрытием, цвета RAL CLASSIC

Стандарты и нормативные документы

  • Уровень звуковой мощности генерируемого шума измеряется в соответствии со стандартом EN ISO 5135

Техническое обслуживание

  • Техническое обслуживание не требуется, материалы и конструкция не подвержены износу
  • Технический контроль и очистка соответствуют нормам VDI 6022
